Hi-eff: Вашият професионален производител на топлообменници с пластини и рамки!
Nantong Hi-eff Heat Exchange Equipment Co., Ltd. е водещ доставчик на топлообменници и техните пластини и резервни части за уплътнения. Нашата компания се намира в провинция Дзянсу и е създадена през 2012 г. Понастоящем разполага с фабрика с площ от повече от 5,000 квадратни метра и предоставя услуги на клиенти в повече от 30 държави и региони по света. Нашите основни продукти са пластинчати и рамкови топлообменници, заварени пластинчати топлообменници, аксесоари за пластинчати топлообменници и др., които могат да се използват в ОВК, производството на хартия, стоманодобивната, химическата, хладилната, електроенергийната, корабостроителната, хранително-вкусовата промишленост и други индустрии.
Богат опит:Нашият екип се състои от повече от 200 технически служители с повече от 20 години опит в индустрията и е помогнал на нашите продукти да получат повече от 60 патентни сертификата.
Добре оборудван:Компанията е оборудвана с множество усъвършенствани CNC машини за обработка на матрици, специални хидравлични преси, щанцоващи машини, интегрирани заготовки и друго оборудване и може да предостави на клиентите висококачествени резервни части за топлообменници и уплътнения, особено GEA, Tranter, APV, AGC и други модели.
Гарантиране на качеството:Разполагаме със собствен център за проверка на качеството, за да гарантираме, че производственият процес отговаря на стандартите ISO и провеждаме проверка на качеството на топлообменниците чрез оборудване за изпитване на хелий, оборудване за изпитване на якост и т.н., за да гарантираме, че всички продукти отговарят на сертификатите CE и RoHS.
Персонализирани услуги:Нашият екип е добър в персонализирания дизайн и производство и поддържа OEM и ODM поръчки, включително предоставяне на различни топлообменни тръби, перки, структурни части и тръби, за да отговори на изискванията на различни среди за използване.
Какво е топлообменник с пластини и рамки?
Топлообменникът с пластина и рамка (PHE) е вид оборудване, което пренася топлина между два флуида. Изработен е от серия от плочи от неръждаема стомана, които са подредени и запечатани с уплътнения, уплътненията гарантират, че студените и горещите течности не се смесват. Тези топлообменници се състоят от набор от плочи, всяка с уплътнение около периметъра си и захваната с рамка. Всяка плоча е снабдена със серия от ръбове, които образуват шарка върху плочата и разделят пространството между всяка плоча на канали. Течността, която трябва да се охлади или затопли, протича през каналите на съседните плочи, докато топлината се пренася между двете течности през материала на плочата.
Характеристики на пластинчатите топлообменници
Висока сигурност
Уплътняващото устройство между топлообменните плочи на нашия пластинчат топлообменник е проектирано с две уплътнения и сигнални отвора. В случай на теч течността може да се източи от външната страна на топлообменника, за да се предотврати възможността от експлозия и отравяне, причинени от смесването на двете среди вътре.
Лесен за настройка
Тези топлообменници са компактни и малки по размер, а техните топлообменни пластини се разглобяват много лесно. Можете да регулирате броя на топлообменните плочи, за да получите бързо подходящия ефект и капацитет на топлообмен.
Ефективен пренос на топлина
Техният коефициент на топлопреминаване е регулируем в диапазона от 3000-6000W/m2 и позволява на средата между техните топлообменни ребра да протича значително в противоток, което е от полза за рециклирането на нискотемпературни източници на топлина.
Гарантиране на качеството
Нашите рамкови пластинчати топлообменници са съставени от висококачествени материали, отговарящи на изискванията на международното управление на ISO, морски и офшорни класификации, както и европейски и американски стандарти, и отговарят на сертификати GRG, FDA и SGS.
Видове пластинчати топлообменници
Топлообменник със запоени пластини и рамки
Структурата на топлообменника със запоени плочи и рамки носи както уплътнение за името на оборудването, така и рамка. Топлообменникът със запоени пластини и рамки се използва главно за малки приложения, но сега запоените топлообменници с пластини и рамки се използват широко за големи приложения. Използва се предимно в хладилния и автомобилния сектор.
Топлообменникът със запоени пластини и рамки съдържа тънки метални пластини за изолиране на флуида под налягане, но всички метални лопатки заедно, за да направят пълно уплътнение. Уплътнението на този топлообменник се формира с помощта на позициониране и спояване на металните пластини, чрез които може да се определи потокът на течността. Той съдържа едновременно високо налягане и по-висока температура.
Предимствата от използването на топлообменник със запоени пластини и рамка са:
●Използвани са обменници.
●Ниски разходи за поддръжка.
●Проектирането на конструкцията е лесно.
●Загубата на топлина е много минимална.
Топлообменник с уплътнена плоча и рамка
В топлообменника с уплътнена плоча и рамка се използват множество тънки метални листове, за да се направи структурата на канала. Капацитетът на отопление или охлаждане може да се увеличи или намали чрез добавяне или изваждане на вътрешните тънки метални листове. С цел ремонт или пране може и да се разглобява. Металите, които се използват за направата на тънките плочи са неръждаема стомана, платина и мека стомана. В топлообменника с уплътнена плоча и рамка уплътненията са направени от гума.
В процесното инженерство, автомобилния сектор, тежкотоварните HVAC топлообменниците с уплътнени пластини и рамки са широко използвани.
Предимствата от използването на топлообменник с уплътнена плоча и рамка са:
●Ниски разходи за поддръжка.
●Изтичането може лесно да се предотврати.
●Смяната на разширителен вентил не е трудна.
●Почистването на тънките метални пластини не е трудно.
Топлообменник със заварена плоча и рамка
Ако разгледаме структурата на топлообменника със заварена плоча и рамка, тогава можем да видим, че вътрешната структура е толкова подобна на топлообменника с уплътнена плоча и рамка.
Предимствата от използването на топлообменник със заварена плоча и рамка са:
●Загубата на течност е много по-малка.
●Това е много здрав тип.
●Корозивна или гореща течност може лесно да се движи в него.
Топлообменник с полузаварена плоча и рамка
С помощта на две двойки пластини се изработват вътрешните метални пластини и се заваряват. Други двойки уплътнения, едната двойка е заварена за създаване на път на течността, а друга двойка е уплътнена за създаване на път на течността.
Предимствата от използването на полузаварен пластинчат и топлообменник на рамката са:
●Загубата на течност е много по-малка.
● Преместването на тежки материали не е трудно.
Разлики между пластинчатите и рамковите топлообменници спрямо корпусните и тръбните топлообменници
Въпреки че кожухът и тръбата и плочата са полезни в различни индустрии, те имат специфични конструктивни характеристики, които ги правят предпочитани за конкретни проекти:
Капацитет:Топлообменникът за пластини и рамки изпълнява множество функции и може лесно да се регулира, за да отговори на променящите се нужди. Когато сте вградени в секции, можете да получите по-ясни очертания на разделителя или сложни разделителни плочи с различни асоциации. Това прави ефективно възстановяването, охлаждането и затоплянето на флуид в отделен топлообменник или различни флуиди с един и същ източник. От друга страна, кожухотръбният топлообменник има стабилна конструкция от момента на монтажа и може да бъде сложен за разглобяване.
Почистване и поддръжка:Пластинчатият топлообменник е проектиран да работи ефективно за дълъг период от време без поддръжка. По същия начин, поради своя дизайн, той може бързо да бъде разглобен за механично почистване или проверка. Въпреки това, кожухотръбният топлообменник може да бъде труден за разглобяване за правилно почистване.
Ниска цена:Пластинчатият и рамковият топлообменник е по-евтин вариант от кожухотръбните топлообменници. Използва значително по-малко подово пространство и тежи по-малко, което означава повече спестявания при транспортиране, обработка, доставка и разходи за инсталиране. Кожухотръбният топлообменник обаче има по-малък дизайн с по-ниски разходи.
Загуба на енергия
Топлообменът на плочата не изисква изолация и е много ефективен при спестяване на енергия. Корпусът обаче изисква изолация поради големите топлинни загуби в системата.
функция
Пластинчатият топлообменник е идеален за готвене с олио при ниско натоварване, баражно охлаждане, малки централни отоплителни топлофикации и др. От друга страна, кожухотръбният топлообменник е подходящ за минни машини, отопление на басейни, хидравлични агрегати и други подобни.
Коефициент на топлопреминаване
Топлообменникът с пластина и рамка има по-високо възстановяване на топлината и пренася топлина пет пъти по-ефективно от конструкцията с кожух и тръба, която има нисък добив.
Замърсяване/нагар
Плочата и рамката имат гофри и присъща турбуленция, което я прави по-малко податлива на замърсяване. Кожухотръбният топлообменник обаче има кръгло напречно сечение и ламинарен поток, което го прави около пет пъти по-податлив на образуване на котлен камък.
Топлообменникът с пластина и рамка има следните предимства пред широко използваните кожухотръбни топлообменници:
●Висока стойност за общ коефициент на топлопреминаване.За същите два флуида топлообменникът с плоска пластина обикновено има U стойност много по-висока от кожухотръбен топлообменник или спирален топлообменник.
● Компактен дизайн- Комбинацията от висока стойност за общия коефициент на топлопреминаване и общата компактна конфигурация на топлообменника с плоска пластина води до способността му да има същия топлинен капацитет като кожухотръбен топлообменник до пет пъти по-голям от неговия размер
●Лесна поддръжка и почистване- Фактът, че пластинчатият и рамковият топлообменник могат да бъдат разглобени, както беше обсъдено в предишния раздел, позволява лесно почистване и поддръжка. Топлообменникът с пластини и рамки може да бъде проектиран така, че да позволява лесно добавяне или премахване на плочи за разширяване или намаляване на неговия капацитет за пренос на топлина.
●Контрол на температурата- Топлообменникът с плоска пластина работи добре с малки температурни разлики между горещия флуид и студения флуид.
Топлообменниците с пластини и рамки също имат някои недостатъци в сравнение с други видове топлообменници, както следва:
●Потенциал за изтичане- Въпреки че пластинчатите и рамковите топлообменници са проектирани така, че да позволяват на плочите и уплътненията между тях да бъдат здраво захванати заедно, все още има по-голям потенциал за теч, отколкото при кожухотръбните или спиралните топлообменници.
●По-висок спад на налягането- Тесните проходи за флуиден поток, които водят до висок общ коефициент на топлопреминаване, също водят до по-висок спад на налягането и по този начин по-високи разходи за изпомпване в сравнение с кожухотръбните топлообменници.
●Не е подходящо за големи температурни разлики на флуида- Топлообменникът с плоска пластина не работи толкова добре, колкото кожухотръбният топлообменник в случаите, когато има голяма температурна разлика между двата флуида.
●Не работи добре с много високи температури на флуида- Уплътненията могат да наложат температурни ограничения за топлообменниците с пластини и рамки.
Поддръжка на пластинчати топлообменници
Почистване и проверка
Редовното почистване и проверка на вашия пластинчат и рамков топлообменник са от решаващо значение за поддържане на неговата ефективност и откриване на потенциални проблеми, дължащи се на износване. Използвайте подходящи инструменти и техники като четки, прахосмукачки и шайби под налягане, за да премахнете остатъците и натрупванията от плочите и рамките.
Освен това извършете визуални проверки и тестове, като тестове за падане на налягането, за да идентифицирате всички проблеми, които може да изискват допълнително внимание. Не забравяйте да следвате предпазните мерки по време на процеса на почистване и проверка, за да гарантирате вашата безопасност и тази на вашето оборудване.
Смяна на уплътнение
Смяната на износени или повредени уплътнения е от съществено значение за поддържане на ефективността на вашия пластинчат и рамков топлообменник. Започнете, като проверите уплътненията за признаци на износване, след това отстранете старото уплътнение и почистете повърхността на плочата.
Измерете и изрежете новото уплътнение до правилния размер и форма и го монтирайте, като се уверите, че е правилно запечатано. Редовната проверка и смяна на уплътненията може да предотврати изтичане на течност и да гарантира, че вашият топлообменник продължава да функционира ефективно.
Справяне с проблеми със спад на налягането
Проблемите с падането на налягането в пластинчатите и рамковите топлообменници могат да доведат до намалена ефективност и увеличени текущи разходи. За да разрешите тези проблеми, проверете вашия топлообменник за запушвания или течове и коригирайте скоростта на потока, ако е необходимо.
Освен това помислете за използването на по-големи плочи, по-гъвкаво уплътнение, по-здрава рамка или регулиране на скоростта на потока на течността, за да предотвратите проблеми с падането на налягането в бъдеще. Като се справяте проактивно с проблемите с падането на налягането, можете да осигурите постоянна ефективност и производителност на вашия пластинчат и рамков топлообменник.
Снимка на сертификат

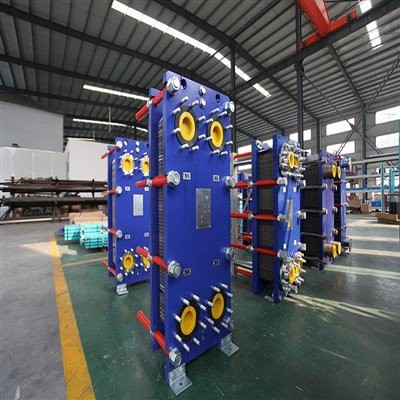

Фабрична снимка
Често задавани въпроси за топлообменници с пластини и рамки
Като един от водещите производители на топлообменници с пластини и рамки в Китай, горещо ви приветстваме да закупите висококачествени топлообменници с пластини и рамки за продажба тук от нашата фабрика. Цялото оборудване е с високо качество и конкурентна цена. За оферта, свържете се с нас сега.
