Защо да ни изберем?
Богат опит
Екипът ни се състои от повече от 30 технически персонал с повече от 20 години опит в индустрията и помогна на нашите продукти да получат повече от 55 патентни сертификати.
Добре оборудван

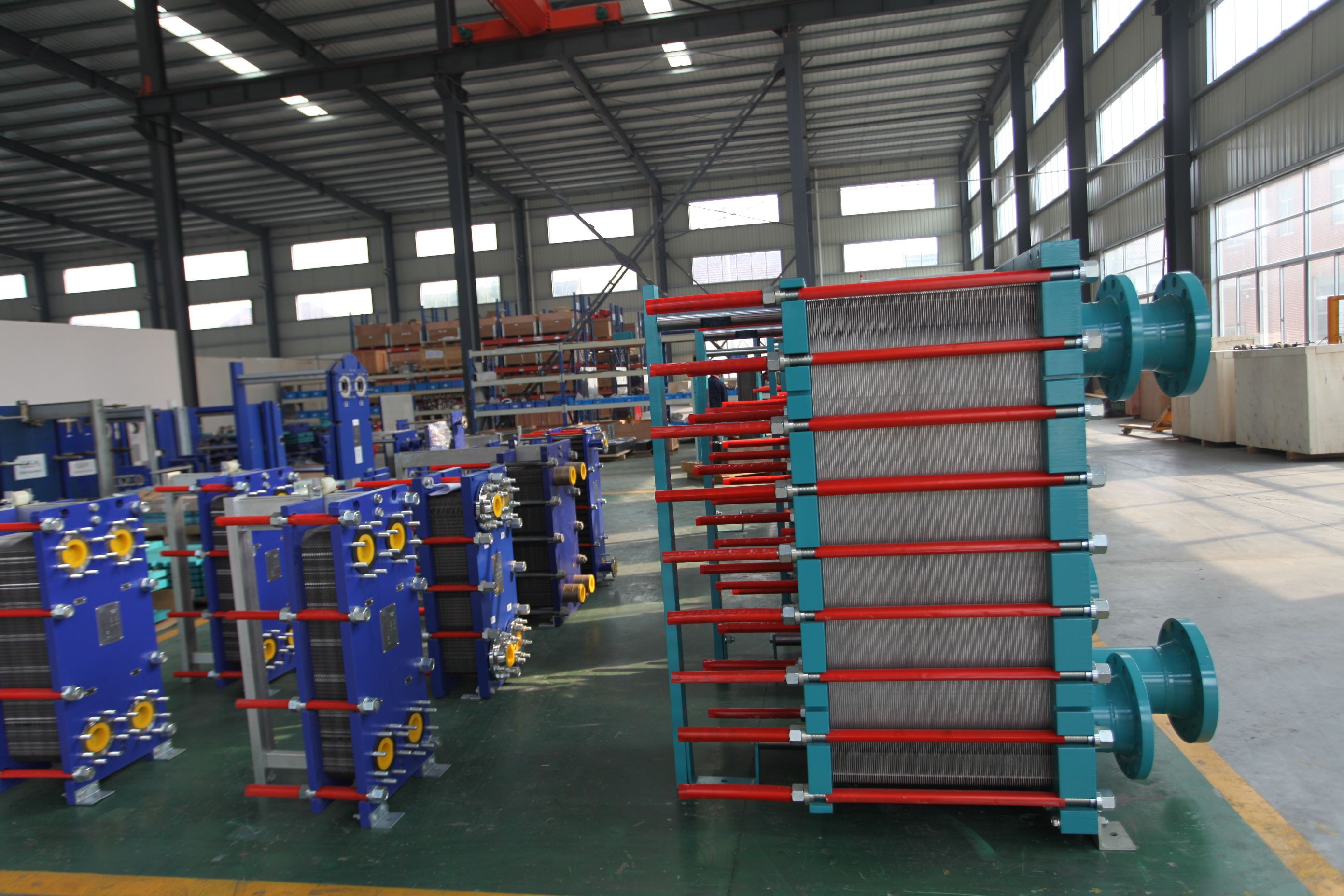

Компанията е оборудвана с множество усъвършенствани машини за обработка на плесен CNC, специални хидравлични преси, машини за пробиване, интегрирани машини за зареждане и друго оборудване и може да осигури на клиентите висококачествен топлообменник и резервни части на GEA, Tranter, APV, AGC и други модели.
Осигуряване на качеството
Ние имаме собствен център за проверка на качеството, за да гарантираме, че производственият процес отговаря на стандартите на ISO и провежда проверка на качеството на топлообменниците чрез оборудване за тестване на хидравлично налягане, оборудване за тестване на сила и т.н., за да гарантираме, че всички продукти отговарят на сертификатите на CE и ROHS.
Персонализирани услуги
Нашият екип е добър в персонализирания дизайн и производство и поддържа поръчки на OEM и ODM, включително предоставяне на различни тръби за топлообмен, перки, структурни части и тръби, за да отговарят на изискванията на различните среди за използване.
Какво представлява уплътнението на топлообменника на плочата?
Топлообменните уплътнения на плочата са уплътняващи елементи, поставени между плочите, за да се предотврати изтичането на течността и да се улесни преноса на топлина. Тези уплътнения обикновено се изработват от материали като нитрил (NBR), EPDM или Viton, в зависимост от условията на приложение и експлоатация. Топлообменниците на плочите се използват широко в различни индустрии за ефективно прехвърляне на топлина между две течности.
Топлообменните плочи обикновено са изработени от метални материали с различни форми и размери, използвани за разделяне на горещи и студени течности и прехвърляне на топлина. Следователно, трябва да помислите как да проектирате формата, размера и материала на дъската, за да отговорите на вашите специфични нужди. Стандартната плоча на Sondex е една от плочите на топлообменника.
Специфичните стандартни типове платка могат да варират в зависимост от производителя, серията на продуктите или специфичното приложение. Ако имате нужда от конкретен тип табела за топлообменник, се препоръчва да се свържете с производителя или доставчика, за да получите точни спецификации на продукта и данни за производителността.
Полузапалната плоча от серията LWC е ефективна плоча за топлообменник, която е съставена от серия от метални плочи с определена гофрирана форма, подредена заедно. Този тип топлообменник на плочата образува тънки правоъгълни канали между плочите за топлообмен.
Модел: Персонализиран
Материал: EPDM каучук
Цел: уплътнение на топлообменника
Характеристики: Висока температурна устойчивост, устойчивост на корозия, устойчивост на износване и устойчивост на стареене
Топлообменникът е важен компонент на топлообменника на плочата. По време на сглобяването се използва лепило за здраво прикрепване на уплътнението към уплътнителния канал на плочата, а уплътнението се поставя в периферния жлеб на отвора според нуждите на потока на течността, като по този начин се осигурява или предотвратява навлизането на течността в канала между плочите и постига целта на топлинния обмен.
NBR уплътнението за топлообменници е широко използван уплътнителен материал в различно оборудване за топлообменник. Това уплътняващо уплътнение има отлична устойчивост на маслото, висока температурна устойчивост, устойчивост на времето и химическа устойчивост на корозия, като по този начин ефективно защитава оборудването на топлообменника и подобрява неговата работа и продължителност на живота.
Уплътняващото уплътнение на топлообменника на плочата е важен компонент на топлообменника на плочата, използван за запечатване на пролуката между плочите за топлообмен и гарантира, че нормата за топлообмен не изтича.
Предимства на уплътнението на топлообменника
Ефективно уплътняване
Уплътненията създават плътно уплътнение между плочи, предотвратявайки течове и гарантират, че течностите преминават през определени канали, като увеличат максимално ефективността на пренос на топлина.
Подобрен топлопренос
Чрез поддържане на оптимален поток на течността и минимизиране на байпаса, уплътненията спомагат за подобряване на общите характеристики на топлопреминаването на обменника.
Температура и устойчивост на налягането
Уплътненията са проектирани да издържат на високи температури и налягане, което ги прави подходящи за различни индустриални приложения.
Универсалност на материала
Предлага се в различни материали (като каучук, еластомери и PTFE), което позволява персонализиране въз основа на специфичните нужди на приложението, включително химическа съвместимост.
Лекота на поддръжка
Уплътненията опростяват процеса на поддръжка и подмяна. Те са лесни за инсталиране и премахване, което спомага за намаляване на времето за престой по време на ремонти.
Корозионна устойчивост
Много уплътнения са устойчиви на корозивни вещества, удължават продължителността на живота на топлообменника и минимизират разходите за поддръжка.
Затихване на вибрации
Уплътненията могат да абсорбират вибрациите от работата на оборудването, намалявайки напрежението върху компонентите на топлообменника и подобряване на издръжливостта.
Намалено замърсяване
Правилното запечатване помага да се сведе до минимум замърсяването и мащабирането на повърхностите на топлообменника, което води до подобрена ефективност и намалени нужди за почистване.
Директен тип адхезия
След като нанесете уплътнител върху уплътняващото уплътнение, директно го залепете към канал за инсталиране на топлообменната плоча. Това уплътняващо уплътнение е подходящо за малки топлообменници с ниско налягане.
Тип инкрустация на лепило за нокти
Дупките за сглобяване са проектирани на плочата за обмен на топлообмен, а ноктите за лепило са проектирани на ръба на уплътняващото уплътнение. След поставяне на уплътняващото уплътнение в слота за инсталиране, лепилните нокти се вграждат в отворите за сглобяване. Този тип уплътняващо уплътнение има сложна конструкция, но е сравнително лесно да се инсталира и разглобява.
Тип извиване
На ръба на уплътняващото уплътнение е проектирана закопчалка, а уплътняващото уплътнение се закрепва върху топлообменната плоча с помощта на катарамата. Това уплътняващо уплътнение е подходящо за големи топлообменници с високо налягане.
Симетрични и асиметрични форми
Уплътнителните уплътнения на топлообменниците на плочите са разделени на симетрични и асиметрични форми според формата на профила на продукта. Симетричните форми обикновено се прилагат върху диагоналните плочи на потока, с плоски горни и долни уплътняващи повърхности, които са симетрични по протежение на водната равнина и могат да бъдат инсталирани в двете посоки; Асиметричната земя е плоска, а горната уплътняваща повърхност може да бъде плоска, извита, наклонена и др. Формата на изпълнение на уплътняващото уплътнение за топлообменници на плочата варира в зависимост от ситуацията на приложението.
Материал на уплътнението на топлообменника на плочата
EPDM (етилен пропилен диен мономер)
Използване: Приложения с общо предназначение, особено когато се изисква устойчивост на топлина, озон и атмосферни влияния.
Приложения: гореща вода, пара и охлаждаща вода. Подходящ за употреба с луга, морска вода, въздух и саламура.
Температурен диапазон: обикновено -30 степен до 165 градуса.
NBR (нитрил бутадиен каучук)
Използване: Приложения, изискващи устойчивост на масла, горива и други въглеводороди.
Приложения: нефтена и газова промишленост, автомобилни горивни системи и индустриални приложения, включващи контакт с масла и горива.
Температурен диапазон: обикновено до 140 градуса.
HT-EPDM (високотемпературен етилен пропилен диен мономер)
Използване: Приложения с висока температура, при които стандартният EPDM може да не е достатъчен.
Приложения: Високотемпературни системи за вода и пара, индустриални процеси, изискващи по-висока топлинна устойчивост.
Температурен диапазон: до 180 градуса или по -висок, в зависимост от специфичния състав.
Храна EPDM
Използване: Приложения, изискващи спазване на стандартите за безопасност на храните.
Приложения: Обработка на храни и напитки, млечна промишленост и други приложения, при които се включва контакт с хранителни продукти.
Температурен диапазон: Подобно на стандартния EPDM, но формулиран за отговаряне на правилата за безопасност на храните.
NBR с храна
Използване: Приложения, изискващи устойчивост на масла и спазване на стандартите за безопасност на храните.
Приложения: Оборудване за преработка на храни, млечна промишленост и приложения, включващи ядливи масла и мазнини.
Температурен диапазон: Подобно на стандартния NBR, но формулиран за отговаряне на правилата за безопасност на храните.
HNBR (Хидрогениран нитрил бутадиен каучук)
Използване: Приложения, изискващи засилена устойчивост на топлина, масло и химикали.
Приложения: Автомобилни, нефт и газ и промишлени приложения, където са необходими по -високи показатели от стандартния NBR.
Температурен диапазон: обикновено до 150 градуса или по -висок.
Viton B (флуороеластомер)
Използване: Приложения, изискващи отлична химическа устойчивост и висока температура стабилност.
Приложения: Химическа обработка, аерокосмическа и автомобилна промишленост, където излагането на агресивни химикали и високи температури е често срещано.
Температурен диапазон: обикновено -20 степен до 200 градуса.
Viton G (флуороеластомер)
Използване: Подобно на Viton B, но с повишена ефективност в специфични химични среди.
Приложения: Химическа преработка, нефт и газ и други индустрии, изискващи превъзходна химическа устойчивост.
Температурен диапазон: обикновено -20 степен до 200 градуса.
Уплътняване на топлообменника за стареене и ефекти
Топлообменникът на плочата е съставен от фиксирана покривна плоча, подвижна покривна плоча и набор от плочи. Принципът на структурата е, че плочите се притискат заедно с помощта на винт между предната и задната плоча, което също генерира необходимото налягане върху уплътнението. Въз основа на тази структура на топлообменника, по време на процеса на уплътняване на топлообменника, подвижната покривна плоча непрекъснато се уплътнява към фиксираната покривна плоча, което води до плочите в близост до движещия се капак, са първите, които се компресират. Колкото по-голям е броят на плочите, които трябва да бъдат компресирани, толкова по-голям е предварително стрес. Поради тази структурна характеристика, броят на плочите влияе и на експлоатационния живот на уплътнението на топлообменника при същите работни условия.
Използването на уплътнения на топлообменника на плочите се влияе не само от светлината и времето, но и от заобикалящата среда. Ето защо топлообменниците, които се поставят на открито, имат различен живот на уплътнението от топлообменниците, които са поставени на закрито. За да се намали влиянието на околната среда, е много ефективно да се използва защитно покритие или изолация от външната страна на топлообменника на плочата.
Ефектът от изменението на температурата и налягането върху експлоатационния живот на уплътнението никога не трябва да се подценява. В случай на промяна в условията, пиковете на напрежението, генерирани в различни части на уплътнението, имат по -отрицателен ефект върху вътрешните тъкани на материала, отколкото в дългосрочен план. Постоянното натоварване е още по -смъртоносно. По същия начин процедурите за стартиране или дългите престоя могат да окажат отрицателно въздействие върху живота на уплътнението. От гледна точка на оборудването, ако процесът изисква чести процедури за стартиране, може да се инсталира пружинно устройство между връзките и сменяемия капак. За да се намали ефекта от промените в температурното натоварване върху уплътнението.
Средата, преминаваща през топлообменника на плочата, оказва най -голямо влияние върху живота на уплътнението. Изборът на подходящо уплътнение не винаги може да бъде перфектен, когато се вземат предвид течностите и условията на работа. Смесването на добавки за охлаждане и отопление, инхибитори и други вещества, които са склонни да проникнат в уплътнението и по този начин, причинени за унищожаване на физическите му свойства.
Признаци за повреда на уплътнението на топлообменника на плочата
Мониторингът на знаците на топлообменника за уплътнение на топлообменника е от съществено значение, за да се предотврати скъпите сривове и да се гарантира безопасната работа на топлообменника на вашата плоча. Някои често срещани индикации за отказ на уплътнението на топлообменника на плочите включват наличието на течове, намаляване на ефективността или появата на необичайни шумове. Тези знаци служат като предупреждение, че е време да предприемем действия и да се справим с проблема, преди да ескалира в по -тежък проблем. За да се сведе до минимум риска от неочаквана повреда на уплътнението на топлообменника на плочата, е от решаващо значение редовно да проверявате и наблюдавате състоянието на топлообменника на вашата плоча. Като останете бдителни и се обръщате незабавно с признаци на износване или повреда, можете да удължите живота на уплътненията на топлообменника на чинията си и да поддържате оптималната работа на топлообменника на вашата плоча. Когато надграждате или подменяте топлообменните уплътнения на плочата в топлообменника на плочата ви, е от съществено значение да изберете топлообменника на топлообменника на правилната плоча за топлообменник, за да се гарантира оптимална производителност и дълголетие.
Разбирането на факторите, които влияят на уплътнението на топлообменника на плочите, е от решаващо значение за оптимизиране на производителността и дълголетието на топлообменника на вашата плоча. Съставът на материала на уплътнението на топлообменника на плочата играе значителна роля за определяне на неговата устойчивост на температурата и колебанията на налягането. Например, някои материали могат да бъдат по -устойчиви на екстремни условия от други, като по този начин продължават по -дълго в определени приложения. Друг критичен фактор, засягащ живота на уплътнението на топлообменника на плочите, е изборът на почистващи агенти. Използването на грешен почистващ агент може да доведе до корозия, което в крайна сметка ще накара уплътнението на топлообменника на плочата да се провали преждевременно. От съществено значение е да изберете почистващи агенти, които са съвместими както с уплътнението на топлообменника на плочата, така и с процесорната среда, за да се гарантира възможно най -доброто производителност и експлоатационния живот. Важно е да планирате редовно почистване на топлообменника за плочи, за да се поддържат отгоре всякакви проблеми.
Как да изберете уплътнения на топлообменника
Съвместимост на медиите
Уплътнителният материал трябва да е съвместим с течностите, разменени в топлообменника. Например, нитрилните гумени уплътнения обикновено се използват за приложения за вода и масло, докато гумените уплътнения на EPDM се използват широко за пара и химически приложения.
Температура и оценка на налягането
Материалът на уплътнението трябва да издържи на температурата и налягането на разменените течности. Някои уплътнителни материали имат по -ниска температура или оценка на налягането от други.
Тип топлообменник на плочата
Топлообменниците на плочите се предлагат в различни видове, всеки със своя уникален дизайн. От съществено значение е да изберете уплътнения, които са съвместими с вида на топлообменника на плочите, който се използва.
Съвети за удължаване на уплътнението на топлообменника
Правилна инсталация
Както обсъдихме по -рано, правилната инсталация е жизненоважна за удължаване на живота на вашите уплътнения. От почистване на фланците до смазочни болтове и гайки, всяка стъпка в процеса на инсталиране играе решаваща роля за осигуряване на ефективността и дълголетието на уплътнението. Следвайки указанията на производителя и използвайки съответните инструменти и техники, можете да увеличите живота на уплътненията си и да поддържате оптималната работа на топлообменника на вашата плоча. Не забравяйте, че правилната инсталация е основата на дълголетието на уплътнението.
Редовна поддръжка
В допълнение към правилната инсталация, редовната поддръжка е от съществено значение за удължаване на живота на вашите уплътнения. Това включва оценка на признаци на износване, инспектиране на уплътнението за всякакви повреди и подмяна на уплътнението при необходимост. Освен това, почистването на топлообменника на чинията ви е решаващ аспект на редовната поддръжка. Механичните и химически методи за почистване могат да помогнат за премахване на отлаганията и предотвратяване на корозия. Чрез прилагането на последователна рутина за поддръжка можете да удължите живота на уплътненията си и да поддържате топлообменника на плочата си да работи при върхови характеристики.
Мониторинг на работни условия
И накрая, наблюдението на работни условия на топлообменника на вашата плоча е от съществено значение за удължаване на живота на вашите уплътнения. Чрез редовно наблюдение и измерване на параметри като температура, дебит и загуба на налягане можете да идентифицирате всички промени, които биха могли да означават проблем или потенциална повреда. Да бъдеш активен при наблюдение на работни условия и справяне с всякакви притеснения, ще помогне незабавно да гарантирате, че уплътненията ви остават в най -високото състояние възможно най -дълго. Не забравяйте, че ключът към дълголетието на уплътнението се крие в комбинация от правилна инсталация, редовна поддръжка и бдително наблюдение.
Инсталиране и стягане на уплътнението на топлообменника на плочата
Подготовка на повърхността: Чистотата е ключова
Преди да инсталирате уплътнение, е наложително да се гарантира, че уплътнителните повърхности са чисти и без всякакви отломки, стар материал за уплътнение или замърсители. Всякакви несъвършенства на повърхността могат да доведат до неравномерно разпределение на налягането и потенциално изтичане.
Прилагане на равномерно налягане
По време на процеса на инсталиране прилагайте равномерно налягане през уплътнението. Това гарантира, че уплътнението се компресира равномерно, създавайки постоянно уплътнение. Избягвайте да прилагате прекомерна сила, тъй като това може да доведе до деформация на уплътнението и в крайна сметка течове.
Избягване на прекалено затягане
Прекаленото затягане може да има пагубни ефекти върху работата на уплътнението. Това може да доведе до деформация на уплътнението, да компрометира целостта му и потенциално да доведе до течове. Следвайки препоръчаните от производителя спецификации на въртящия момент и използването на калибрирани инструменти за стягане са от решаващите стъпки за предотвратяване на прекаляване.
Редовна проверка след инсталиране
След инсталирането е препоръчително да се извърши задълбочен визуален преглед, за да потвърдите, че уплътнението е разположено правилно и че няма видими признаци на несъответствие или деформация.
Периодично закрепване (ако е приложимо)
В определени приложения, особено тези, включващи термично колоездене или значителни колебания на налягането, може да е необходимо периодично презареждане, за да се поддържа целостта на уплътнението. Тази практика помага да се компенсира всяка релаксация на уплътнителния материал във времето.
Nantong Hi-Eff Teat Exchange Co., Ltd. е водещ доставчик на топлообменници и техните табели и резервни части за уплътнение. Нашата компания се намира в провинция Jiangsu и е създадена през 2012 г. В момента има фабрика, обхващаща площ от над 3, 000 квадратни метра и предоставя услуги на клиентите в повече от 30 страни и региони по света. Основните ни продукти са топлообменници с плочи и рамки, заварени топлообменници на плочите, аксесоари за топлообменник на плочи и др.
Нашите сертификати
Крайно ръководство за често задавани въпроси за уплътнение на топлообменника
